一．耐腐濁性能

除氫氣酸，濃硝酸和部分強氧化劑外，聚脲涂料在酸，堿，鹽，海水，油 等介質中表現出良好的穩定性，在鹽霧介質中做強化對比實驗，1000小時后，聚脲及其涂覆的20號鋼板無變化，聚脲在鋼板的附著力無變化，而對應試塊腐駐厚度達4mm，該實驗充分證明了聚脲涂料對海洋大氣抵御能力。

二．耐候性

聚脲涂層可長期在惡劣條件下使用，耐UV耐冷熱沖擊，耐風霜雨雪，在室外長期使用不粉化，不開裂，不脫落，老化實驗顯示耐候壽命50年以上，在南極，撒哈拉沙漠和南美雨林等，各種氣候條件下的應用實踐證明了這一點。

三．服務溫度

聚脲涂料可在-50℃~100℃的溫度范圍內長期使用，并可承受150℃的短時熱沖擊。

四．性能可調

通過不同的配方，組份分子量，支鏈度和添加劑，調節材料的物理性能，以滿足不同用途的要求，不同支鏈數和支鏈長的預聚體，可使涂層的硬度從軟橡皮到硬彈本性，任意調節，同事調節耐磨性和其他力學性能，加入短玻璃纖維等，對材料進行增強，適當添加劑能進一步增強耐磨性，加入各種顏料，制成色彩繽紛的制品表面。

五．力學性能

聚脲材料對各類底材均有良好的附著力，與混凝土附著力試驗中，總是混凝土本體破壞而不是結合面破壞，耐磨配涂層耐磨性是普通碳鋼的10倍，涂層抗拉強度，柔韌性，耐磨性和阻燃性杰出。

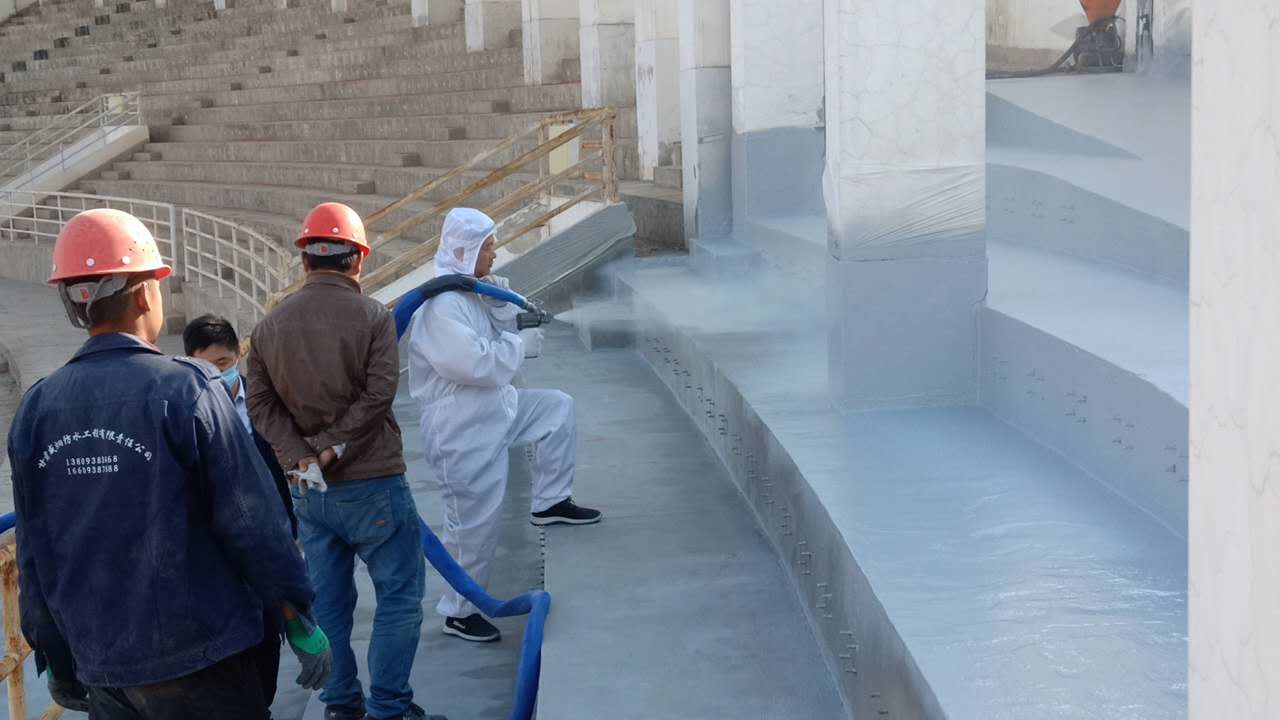

六．施工性能

與聚氨酯或環氧樹脂不同，聚脲是疏水性的，對水分，濕氣不敏感，不受寒冷表便影響，也不受環境溫度，濕度的影響?？稍?28℃的寒冷環境下施工且正常固化。適應性極強，甚至可以直接噴涂于水或冰面上，即使-40℃下也幾乎不影響表面觸干時間，快速固化，可在任意曲面斜面，垂直面及頂面連續噴涂成型，不產生流掛現象，5秒鐘凝膠，一分鐘后即可搬移或者踩踏，一次成形的厚度不受限制，克服了多層施工的弊端，原形再現性好，無接縫，美觀實用。聚脲噴涂時采有不含催化劑的雙組份。100%固體含量，無揮發或有毒物質，對環境友好，使用成套設備，施工方便，效率高。
